FlexiSpot公式限定モデルFlexiSpot E1Q は、セット天板の厚みが1.6cmしかないため、鬼目ナットの埋込などを慎重に行う必要がある。

以前4脚の最上位モデルE7Q-Odinの組み立て方を解説したが、今回のE1Qはフレーム機構が異なり、使用する工具や手順が違う点に注意しよう。

また説明書通りの組み立て方だと、2人作業が前提だったので、当記事では1人で組み立てられる手順を解説した。

組み立てる際のスペースは、横幅170cm、奥行140cmほどあればOK。

＼3月21日 20:00〜3月27日まで開催／

【2025年】楽天お買い物マラソン｜おすすめガジェットPC周辺機器

2025年3月23日

E1Qの組み立てに使用した物

デスクの組み立てに必要な道具＆便利工具
①10,000Pa以上のハンディ掃除機＜必須＞用途:天板穴あけ時の木くず掃除用
→Amazon →Rakuten →Yahoo! 使い所をみる天板の穴あけ作業は結構木くずがでるので、吸引力が強めのハンディ掃除機がおすすめ。最低でも10,000Pa以上は欲しいところ。

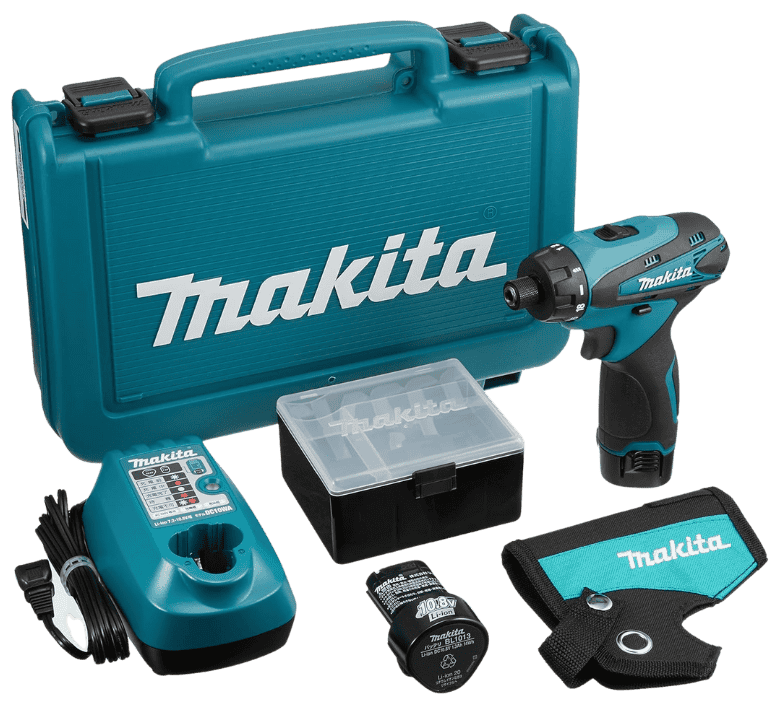

②10,8V以上の電動ドリルドライバー＜必須＞用途:下穴と鬼目ナットに使用
→Amazon →Rakuten →Yahoo! 10.8V以上必要な理由をみるパワーが弱いと綺麗に穴が空かないため、最低でも10.8V以上あれば木材の穴あけには困らない。次の3mm下穴ドリルや各サイズの六角ビットについては、電動ドライバーとセット販売されている製品もあるため、予算を抑えたければそうした選択肢もあり。デスコでもこういうのってよく知らないブランドなんだけど、大丈夫なの？デスオ普段DIYはせず、デスクの組み立てにしか使わないならアリかな？今後も作業用にちゃんとした道具を持っておきたいなら、京セラかマキタがおすすめだよちなみに俺のは、京セラに買収される前のRYOBIリョービのもの。約9年前にホームセンターで10,000円くらい？で購入したヤツなんだけど、バッテリーは一回も交換していないし、いまだ現役だから、ちゃんとした道具はなんだかんだコスパ良いよ。
③3mm下穴ドリル＜使う可能性がある＞用途:既成の下穴がズレていた場合に使用
→Amazon →Rakuten →Yahoo! 使い所をみる元からあいてる下穴の位置がズレている場合がある。そういった時に3mm前後の下穴ドリルがあると、どちらかの穴に揃えられるので1本持っておくと何かと便利。
④8mm木工用ドリル＜必須＞用途:鬼目ナットの下穴用
→Amazon →Rakuten →Yahoo! 使い所をみる付属天板の厚みが1.6cmしかないため、必ず先端が短いタイプの木工用8mmドリルを選ぶこと。 M5×10mm鬼目ナットを天板に埋め込む際の下穴に使用する。
⑤マスキングテープ＜必須＞用途:ドリルで天板を貫かないための目印
→Amazon →Rakuten →Yahoo! 使い方をみる鬼目ナットが10mmなので、11〜12mmの位置にマスキングテープを巻いて貫き防止対策。マスキングテープじゃ不安って方は、ドリルストッパーという工具もある。不器用な方はこちらのほうがいいかも？ →3mmドリル用ストッパー →8mmドリル用ストッパー
⑥M5×10mm鬼目ナット＜必須＞×8〜10本用途:ネジ穴の強化と再利用効果
→Amazon →Rakuten →Yahoo! 使い方をみる鬼目ナットを横から見たイメージ。天板に埋め込んだナットの中にボルトをとめるため、何度でも取り外し可能。これにより、引っ越しや売却時もデスクをバラしてもう一度組み立て直すことができる。取り付け時に”木工用ボンド“を使用すると、さらに強度を上げられるが俺は面倒だから使っていない。今回組み立てるFlexiSpot E1Qの付属天板は、厚みが16mmなので、10mm鬼目ナットを選択している。ちなみに以下で解説する固定用ボルトが12mmであるため、これ以下でもこれ以上でもNG。デスオデスク組み立ての中でいちばん重要な部分だよ一応”10本“あるといいかな
⑦極低頭M5×12mm六角穴付ボルト＜必須＞× 8〜10本用途:天板とアダプターホルダーを固定するボルト
→Amazon →Rakuten →Yahoo! このボルトを選ぶ理由通常の六角穴付きボルトは頭が出っ張っているため、アダプターと接触してしまう。天板の固定は、どちらのボルトでも良いのだが、Amazonで12本セットが販売されていたので、同じボルトで揃えている。今回使用する鬼目ナットが10mmなので、それより2mm長い12mmを選択。
⑧3mm/5mmの六角レンチ＜必須＞用途:M5六角ボルトと鬼目ナットの増し締めに使用
→Amazon →Rakuten →Yahoo! 使い所をみる今回使用する3mmと5mmを個別に購入することもできるが、六角レンチは様々な場面で活用できるため、上記のようなセット購入がおすすめ。 ※.セットでも1,000円以下で購入可能。
⑨3mm/4mm/5mm六角ビット＜必須＞用途:M5六角ボルト/付属ボルト/鬼目ナットの仮締め
→Amazon →Rakuten →Yahoo! 使い所をみる次に紹介する電動小型ドライバーとセットで使用するもの。ネジ締め作業が圧倒的に楽になる。 ※.電動ドリルや小型電動ドライバーに付属してくる場合は、別途購入する必要なし
⑩電動小型ドライバー＜あると便利＞用途:すべての六角ボルトの仮締め
→Amazon →Rakuten →Yahoo! 使い所をみるさきほどの六角レンチでも対応できるが、やはり一度電動の楽さを知ってしまうと、手締めには戻れない。今回は30本近くネジ締め作業があるため、予算に問題なければ電動がおすすめ。あと障害物があるような狭い場所でも利用できる点も小型ドライバーの良さである。デスオ俺が現在使っているのは、基本レンチ類も付属してくるHOTOのQWLSD001ってやつだけど、少し価格が高いから、安めのでも1つ持っておくと超便利だよ
⑪マグネットプレート＜あると便利＞用途:コントローラーをマグネットで設置可能にする
→Amazon →Rakuten →Yahoo! 使い方をみるコントローラーは、付属のネジで固定することになっているが、それだと位置をズラせないし、天板よりわずかに出っ張るため、これが意外と邪魔になる。コクヨの強力マグネットプレートを使用すれば、フレーム下部や脚の側面など金属製のものに設置できるようになる。コントローラーを好きな位置に設置したい方におすすめ。
⑫家具スライダー＜あると便利＞用途:組み立て後のデスクを移動できるようにする
→Amazon →Rakuten →Yahoo! 使い方をみるフローリングの上でもスイスイ動かせるので、これは間違いなく買いだ。

E1Q組み立て手順

付属品

外側ビーム×2
内側ビーム×2
フレーム(左)×1個
フレーム(右)×1
三角連結板×4
モーター×1
プロペラシャフトクリップ(長)×1
プロペラシャフトカップ(短)×1
天板×2
コントローラー(ネジ付き※.使用しない)×1
アダプター用ホルダー×1
アダプター×1
アダプターケーブル×1
電源コード×1
ケーブルクリップ×4個
丸皿ネジ(A)×6本
フランジナット(B)×6本
六角4mm皿ボルト(C)×4本
六角4mmフランジボルト(D)×8本
木ダボ(E)×4本
プラスネジ(F)×8本(使用しない)
六角4mmキャップボルト(G)×12本
4mm六角レンチ×1
2.5mm六角レンチ×1
スリーブ×1
スパナ×1

STEP

ビームを組み立てる

付属品の丸皿ネジ(A)×2本、フランジナット(B)×2個、スリーブ、4mm六角レンチを使用する。
内側ビームと外側ビームを重ねたら、中央の下からネジを通して、フランジナットで手締めしよう。

丸皿ネジ(A)を下から指で押し込みながら、スリーブ上部の穴に六角レンチを通して、バルブのようにして回す。

同じ要領で2セット組み立てよう。

STEP

フレームにビームを取り付ける

付属の六角皿ボルト(C)×4本、4mm六角レンチを使用。
フレームを寝かせたまま、ビームを立てて取り付ける。

フレーム上部のネジ穴とビーム端のネジ穴を重ねて、六角皿ボルト(C)を締める。
反対側も同じ要領で取り付けよう。

ビームを取付けたフレームの反対側にもう片方のフレームを立てて置き、そのまま倒れている側のフレームを起こす。

反対側もフレームとビームを六角皿ボルト(C)2本で固定する
この時、4箇所とも仮締めにしておく。

STEP

家具スライダーをフレーム下部に敷く

FlexiSpot E1Q は、キャスターを取付けできないため、このタイミングで別途購入した家具スライダーを敷いてフレームを動かせるようにしておこう。

フレームを持ち上げて、4箇所に敷く。

これでフレームを自由に動かせるようになる。

STEP

三角連結板を取り付ける

付属の三角連結板×4枚、六角フランジボルト(D)×8本、丸皿ネジ(A)4本、フランジナット(B)×4個、4mm六角レンチ、スリーブを使用。

上下2箇所を六角フランジボルト(D)2本で仮締めする。
同じ要領で残り3枚、計8本ボルトを使用して取り付けよう。

4枚取り付け後。

続いて、丸皿ネジ(A)とフランジナット(B)を使用して三角連結板の先端を固定する。
ここはガッツリ締めしちゃってOK。

丸皿ネジ(A)を裏側から指で押し込みながら、スリーブ上部の穴に六角レンチを通して、バルブのようにして回す。
少しずつ回転させるのがコツ。
同じ要領で、残り3箇所も固定する。

最後にビームとフレームを固定した上部4箇所と三角連結板の上下8箇所、計12個所を増し締めする。

STEP

プロペラシャフトクリップとモーターを取り付ける

付属のモーター、プロペラシャフトクリップ(長)、2.5mm六角レンチ、スパナを使用。

モーターのサイドからプロペラシャフトクリップ(長)を差し込む。

ビーム中央の窪みにモーターのフレームを噛ませる。
落下防止のため、プロペラシャフトクリップ(長)を持ちながら行おう。

フレーム内側の穴にプロペラシャフトクリップ(長)を差し込む。
※.穴とシャフトの位置が合わない場合は、スパナでシャフトを回しながら行う。

フレーム内側の寸切りボルトをいったん緩めて、プロペラシャフトクリップ(長)を奥まで差し込んだら、2.5mm六角レンチでしっかり締める。

STEP

プロペラシャフトカップ(短)を取り付ける

付属のプロペラシャフトカップ(短)、2.5mm六角レンチ、スパナを使用。

FlexiSpot E1Q プロペラシャフトカップとフレーム内側の寸切ボルトを緩める

カップリングの寸切りボルト2箇所とフレーム内側の寸切りボルトを緩めておく。
※.寸切ボルトは外れやすく非常に小さいので、なくさないように。

フレーム内側の穴にプロペラシャフトを奥まで差し込んだら、2点のプロペラシャフトが水平になるようにスパナで向きを調整する。

FlexiSpot E1Q プロペラシャフトカップとフレーム内側の寸切ボルトを増し締め

カップリングの寸切りボルト2箇所とフレーム内側の寸切りボルトを増し締めする。

STEP

天板に鬼目ナットを埋め込む

使用する工具一覧

※.天板が1.6cmしかないため、8mm木工用ドリルは先端短いタイプを使用すること。

天板表面の傷防止のため、横幅160cm以上×奥行70cm以上ヨガマットなどを敷いてから作業したほうが良い。

天板内側の穴に木ダボを差し込んで、左右の天板を組み立てる。
※.必ず横に倒した状態で行うこと。

天板を合わせて、もともと空いている下穴の位置がズレているようなら、どちらかに合わせる必要があるため、3mmドリルビットが必要。

中央6箇所、端の2箇所で計8箇所の下穴を鬼目ナット用に広げていく。
端の2箇所は、コントローラー用アダプターを取り付ける穴。

コントローラー用アダプターの穴は左右どちらにも空いているため、最終的にコントローラーを取り付ける側に鬼目ナットを埋め込めばOK。

鬼目ナットが10mmなので、8mm木工用ドリル先端から11〜12mmの位置にマスキングテープを貼って貫き防止対策をしよう。
3mmドリルビットで下穴を新たに空ける場合も、同じくドリル先端から11〜12mmのところにテープを貼る。
マスキングテープじゃ不安な方は、ドリルストッパーを使用すること。
→3mmドリルストッパー
→8mmドリルストッパー

8mm木工用ドリルで下穴を広げる。
同じ要領で8箇所すべて行う。
穴の中に出た木くずはハンディ掃除機でしっかり吸い取ること。
